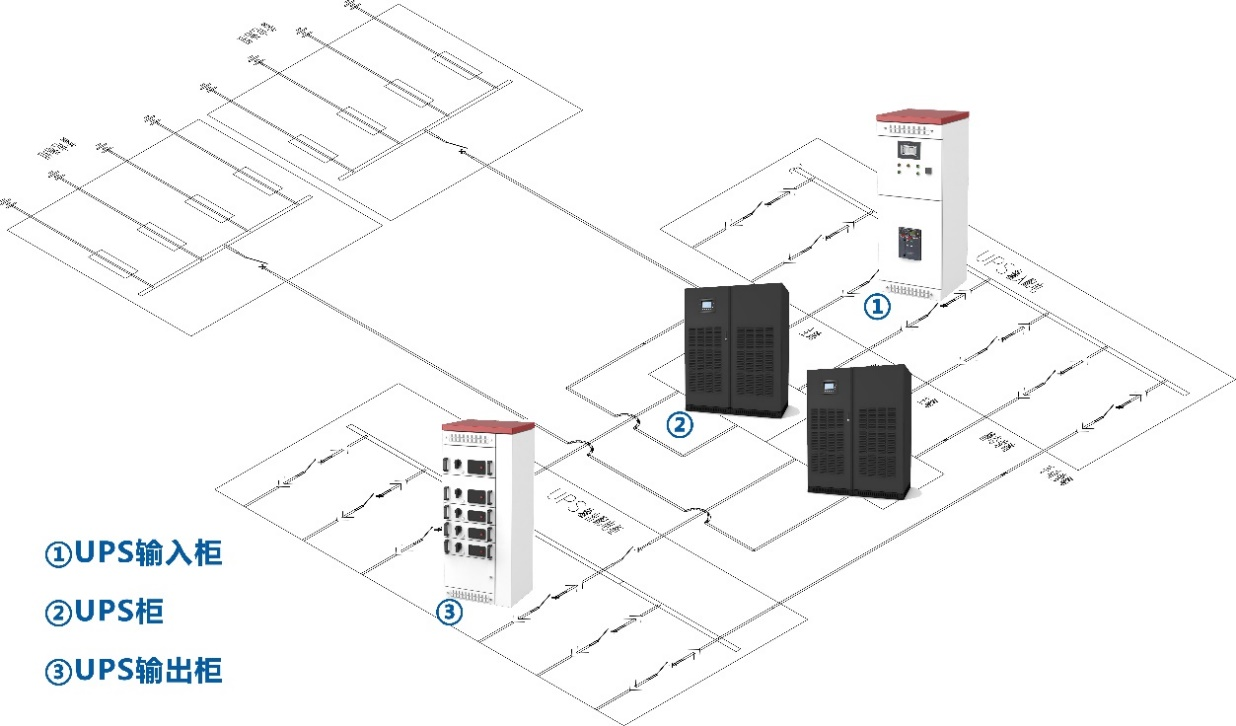

UPS系統為數據中心提供可靠的后備保障供電，在絕大多數數據中心，UPS系統的損耗可占整個數據中心能耗的10%左右。因此，提高UPS系統的可靠性，同時降低其損耗，是數據中心UPS電源系統架構的核心因素。為了減少占地面積，高密度機柜應用越來越廣，隨著容量不斷提升， UPS配電監測方案靈活、高效，UPS輸出回路數也不斷增加，電流大小也在相應提升。
由于UPS輸入、輸出柜供電回路多，傳統方案安裝多功能儀表，整體不美觀且后期運維不方便，我公司根據其應用場景專為UPS輸入、輸出柜開發了配電監測解決方案，方案采用人機界面集中顯示，對于后期運維管理更加方便快捷。

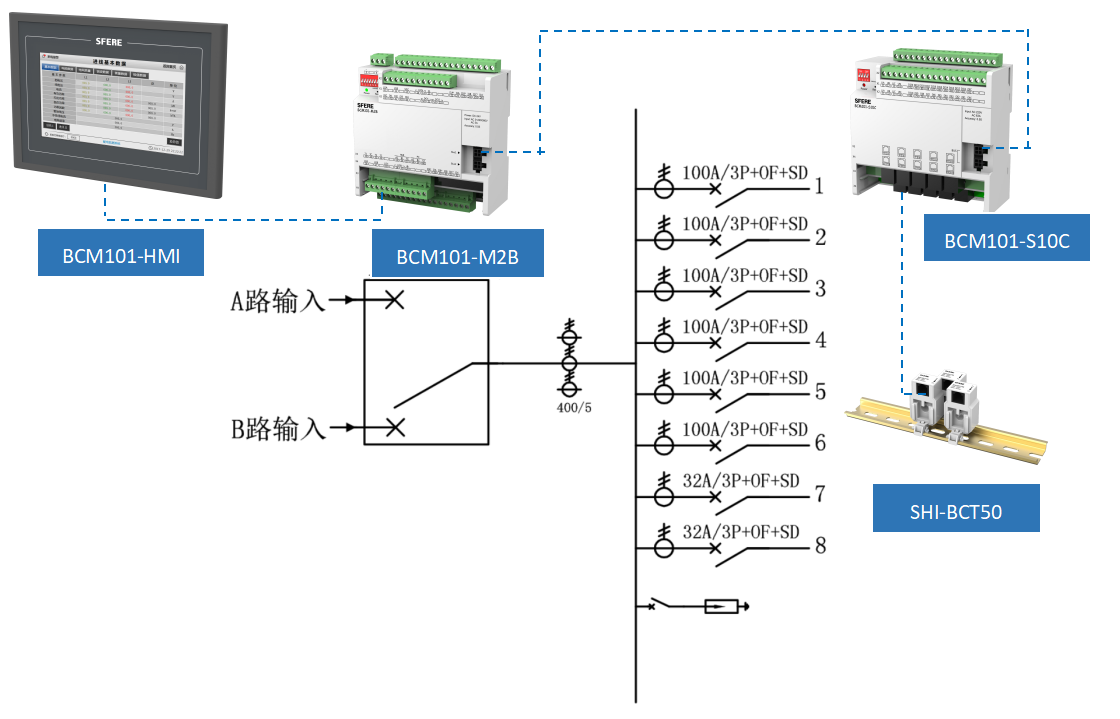

UPS輸入、輸出柜進線回路采用BCM101-M2B模塊，對2路三相進線回路全電量監測，出線回路配置1個BCM101-S10C模塊，最大可監測10個三相出線回路，同時配置1個BCM101-HMI人機界面，完成對進線及出線各三相回路電參量基本電量數據、零地電壓、電能數據、電網質量、諧波數據、需量數據、極值數據、開關狀態監測及越限告警等功能，并進行集中顯示。典型方案如下：
調試簡單，一鍵配置功能，參數設置更便捷
安裝方便，網口插拔式，節約人工，布線更美觀
高精度，配套低功耗互感器，精度可達到0.2級
可擴展，模塊熱插拔，功能可擴展
