概述
隨著經濟發展，各類辦公、酒店、商場、醫療、教育等建筑能耗日益增加，對能耗要求精細化管理已成為趨勢，同時也是響應國家節能減排政策。各部門及行業都相應推出了比如《公共建筑能耗監測系統技術規程》、《工業節能管理辦法》、《醫院電力系統運行管理》等，一些地方政府包括上海、江蘇、山東也推出了相關政策文件和規定。新一輪電力體制改革，售電公司引入市場競爭環節，同時提出了對售電公司電量偏差的考核。
能耗系統改造首先要安裝能耗計量設備，能耗監測點包括高壓出線側或低壓進線側及重點負載設備或高能耗設備，由于現場普遍存在不能停電、停水及成本高等問題是影響項目改造實施的主要因素，穿刺式安裝儀表可解決上述問題，具有安裝便捷、功能完善、性價比高等優點。集中式多回路儀表可應用于低壓配電柜，具有節約空間，成本低等優點。分布式多回路儀表可應用于配電箱或配電柜內具有結構緊湊，按需配置等優點。
參考標準
GB 50189-2005 《公共建筑節能設計標準》
GB 15316-2009 《節能監測技術通則》
GB 17167-2006 《用能單位能源計量器具配備和管理導則》
GB 50034-2004 《建筑照明設計標準》
GB/T 13462-2008 《電力變壓器經濟運行》
GB50052-2009 供配電系統設計規范
GB50054-2011 低壓配電設計規范
GB50189-2005 《公共建筑節能設計標準》
JGJ176-2009 《公共建筑節能改造技術規范》(行業規范)
DG/TJ08-2068-2009 《大型公共建筑能耗監測系統工程技術規范》(上海)
DGJ32/TJ111-2010 《公共建筑能耗監測系統技術規程》(江蘇省)
DBJ/T14-071-2010 《公共建筑節能監測系統技術規范》(山東省)
穿刺式安裝電能無線采集方案
方案簡介
企業內部需要對電能利用進行精細化的管理，同時政府部門對公共建筑、高校、醫院、工業等行業制定的相關的能源管理規定。比如《工業節能管理辦法》要求能源利用狀況報告包括單位產品能耗、主要耗能設備和工藝能耗等，因此在中高壓進線、低壓饋線、主要用電設備的動力柜等處需設置能耗監測點。
大多數配電系統采用高壓雙進線或單進線的方式，且高低壓配電室間隔不遠或在同一個配電房內。由于高壓配電柜出線側，由于無法斷電采用開口式互感器安裝方式，低壓饋線柜多數為抽屜柜或固定柜，現場無法開孔、停電等安裝問題，以及現場布線等施工的問題。

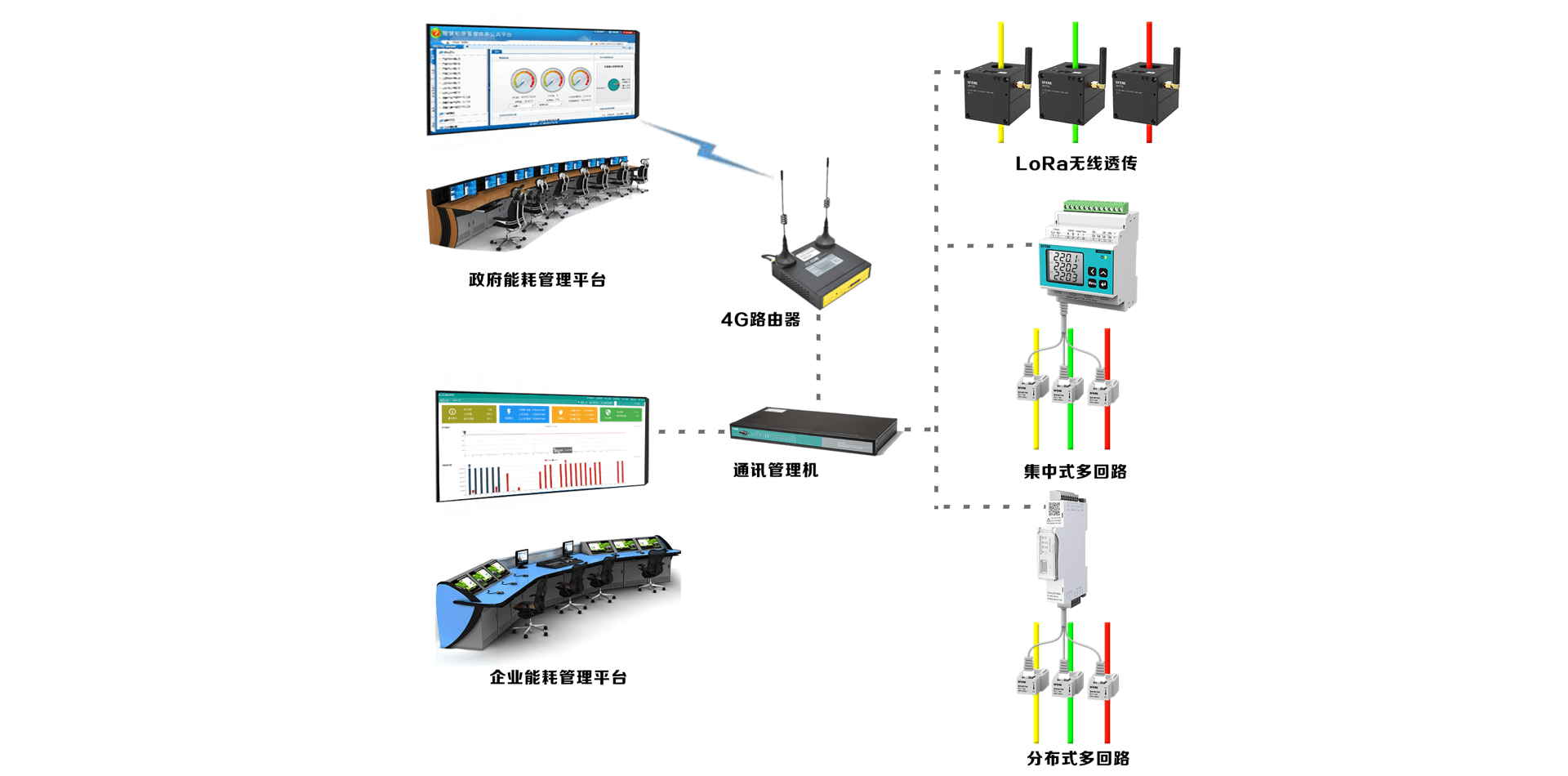

本方案高壓采用PD194Z-E12/EC3多回路儀表可同時監測兩路高壓主備進線，電壓采樣高壓PT柜內二次電壓，電流采樣可取測量CT二次回路，低壓采用SDT13穿刺式安裝儀表，采用LoRa無線透傳方案，可通過GPRS遠傳模塊上傳至企業能耗管理平臺或政府能耗管理平臺等第三方平臺系統。
方案配置

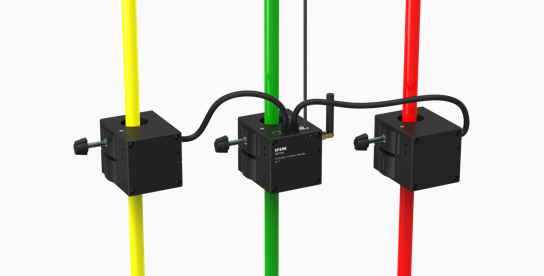

穿刺式安裝儀表適用于低壓配電柜內出線側，可不斷電安裝，最大可穿過直徑35mm電纜，且最大電流600A。儀表可選用LoRa無線透傳方式或RS485有線方式，當現場環境無法滿足LoRa透傳時，可用RS485有線連接。如現場采用拼接電纜，推薦采用單相儀表采集方案。該儀表適用于未安裝電流互感器的現場。
方案特點
安裝不停電：
調試方便，安裝便捷
功能齊全：
全電量參數測量、電能質量、電纜溫度等
無線透傳：
LoRa無線透傳，提高項目實施效率，降低成本

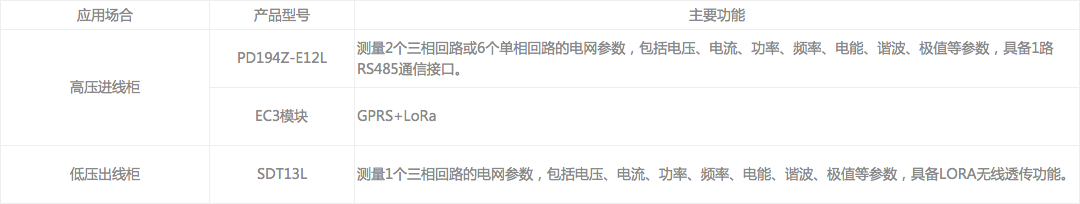

方案清單

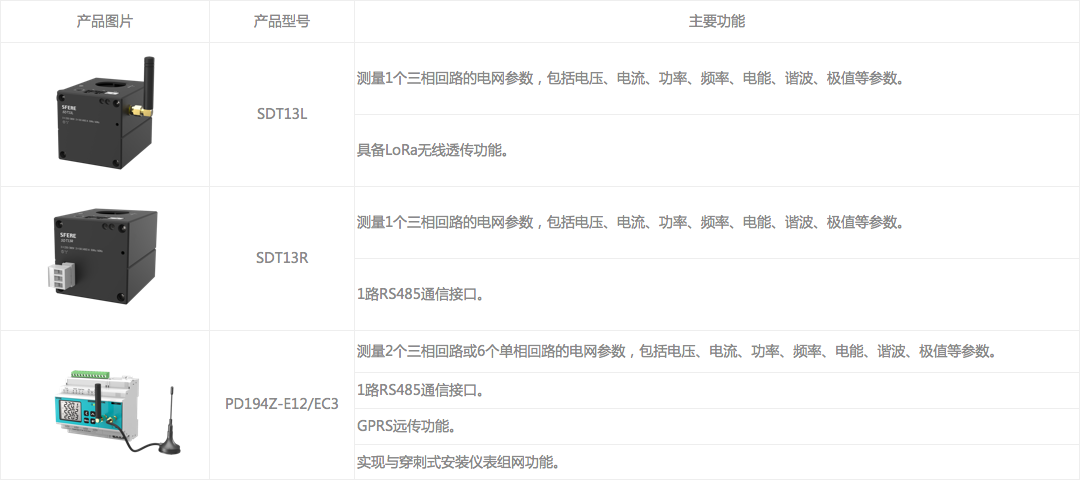

組件參數
集中式多回路電能采集方案
方案簡介
企業內部需要對電能利用進行精細化的管理，同時政府部門對公共建筑、高校、醫院、工業等行業制定的相關的能源管理規定。比如電力需求側《電能監測點設置規范》要求電能監測點一般設置在電源關口位置及變電站的出線各支線回路（除備用回路之外），在需求響應時需實時監測各負載回路用電負荷，同時對各個支線回路監測便于對能耗數據分項管理及分析，因此能耗監測點可設置在配電柜內其特點主要是回路多且相對比較集中，組網方便。
大多數配電系統采用高壓雙進線或單進線的方式，且高低壓配電室間隔不遠或在同一個配電房內。由于高壓配電柜出線側，由于無法斷電采用開口式互感器安裝方式，低壓饋線柜多數為抽屜柜或固定柜，現場無法開孔、停電等安裝問題，以及現場布線等施工的問題。

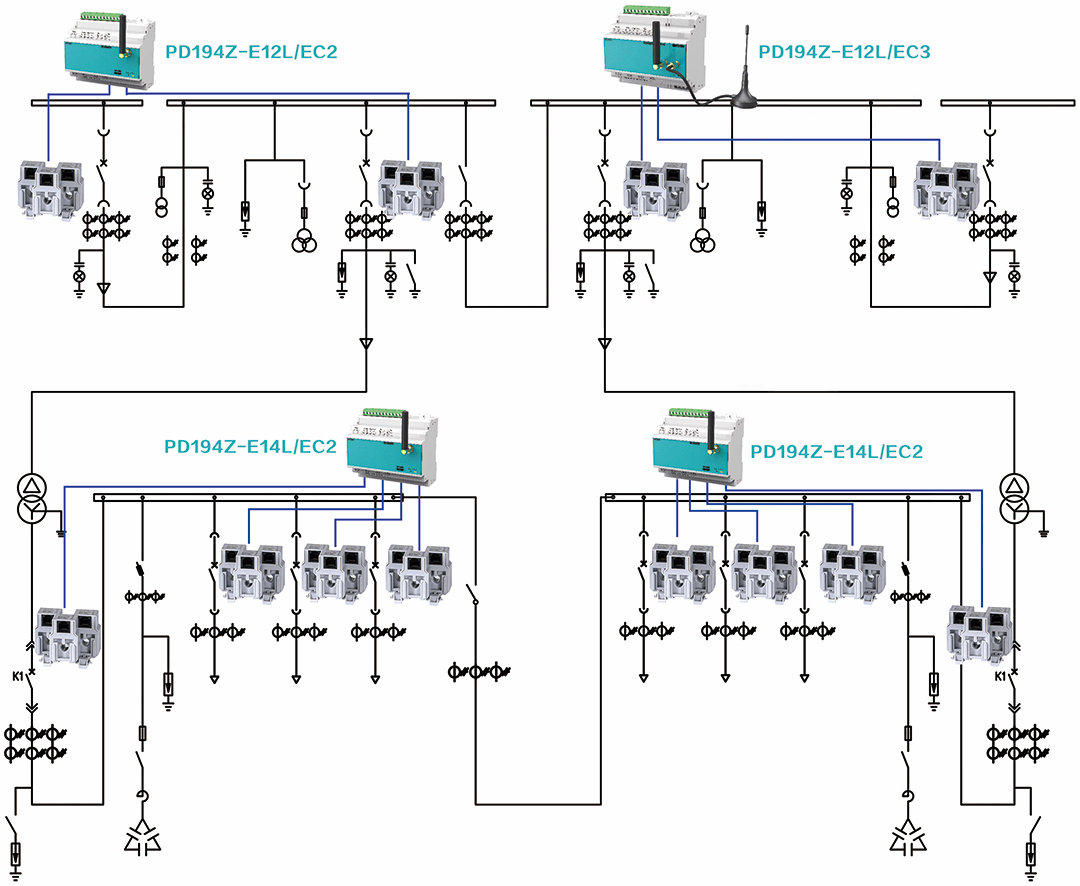

本方案高壓采用PD194Z-E12/EC3多回路儀表可同時監測兩路高壓主備進線，電壓采樣高壓PT柜內二次電壓，電流采樣可取測量CT二次回路，低壓采用PD194Z-E14多回路儀表可同時監測4個三相回路，現場可選配EC2無線透傳模塊，將所有采集電能數據匯總至高壓側，通過GPRS遠傳模塊上傳至企業能耗管理平臺或政府能耗管理平臺等第三方平臺系統。
方案配置

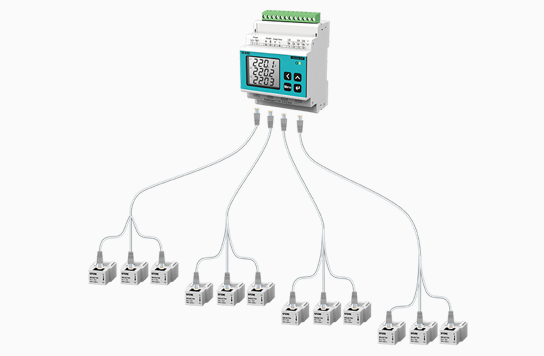

PD194Z-E14多回路儀表適用于高低壓配電柜及配電箱內，采用外置式互感器，可根據現場電纜尺寸及電流大小，選擇不同規格互感器。儀表可選配開關量模塊、LoRa無線模塊、GPRS遠傳模塊。該儀表適用于已安裝電流互感器的現場。
方案特點
安裝不停電：
實現現場不停電安裝，適用于改造項目。
L多回路計量：
性價比高，可測量4個三相回路或12個單相回路
模塊化設計：
采用模塊化設計，可根據客戶需求配置功能模塊。
選型方便：
接線方式可編程，寬范圍測量。

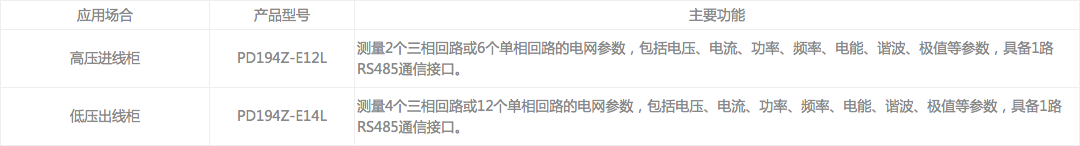

方案清單

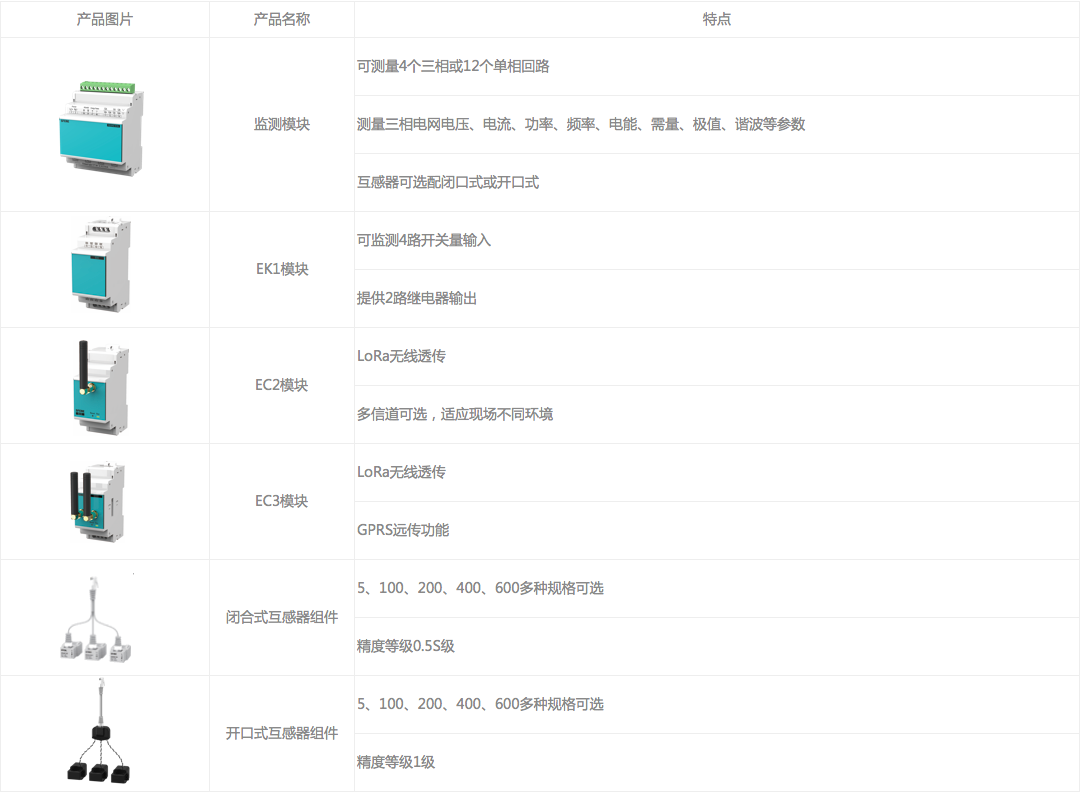

組件參數
分布式多回路電能采集方案
方案簡介
企業內部需要對電能利用進行精細化的管理，同時政府部門對公共建筑、高校、醫院、工業等行業制定的相關的能源管理規定。比如《公共建筑能耗監測系統技術規程》要求能耗監測實現將建筑分戶能耗和分項能耗數據上傳至轄區管理區域的數據中心，因此能耗監測點可設置在終端配電箱其特點主要是回路多且相對分布散，組網比較困難。
大多數配電系統采用高壓雙進線或單進線的方式，且高低壓配電室間隔不遠或在同一個配電房內。根據《公共建筑能耗監測系統技術規程》，要求能耗監測實現將建筑分類能耗和分項能耗數據上傳至轄區管理區域的數據中心，因此能耗監測點可設置在終端配電箱其特點主要是回路多且相對分布散，組網比較困難。
由于高壓配電柜出線側，由于無法斷電采用開口式互感器安裝方式，低壓饋線柜多數為抽屜柜或固定柜，現場無法開孔、停電等安裝問題，以及現場布線等施工的問題。

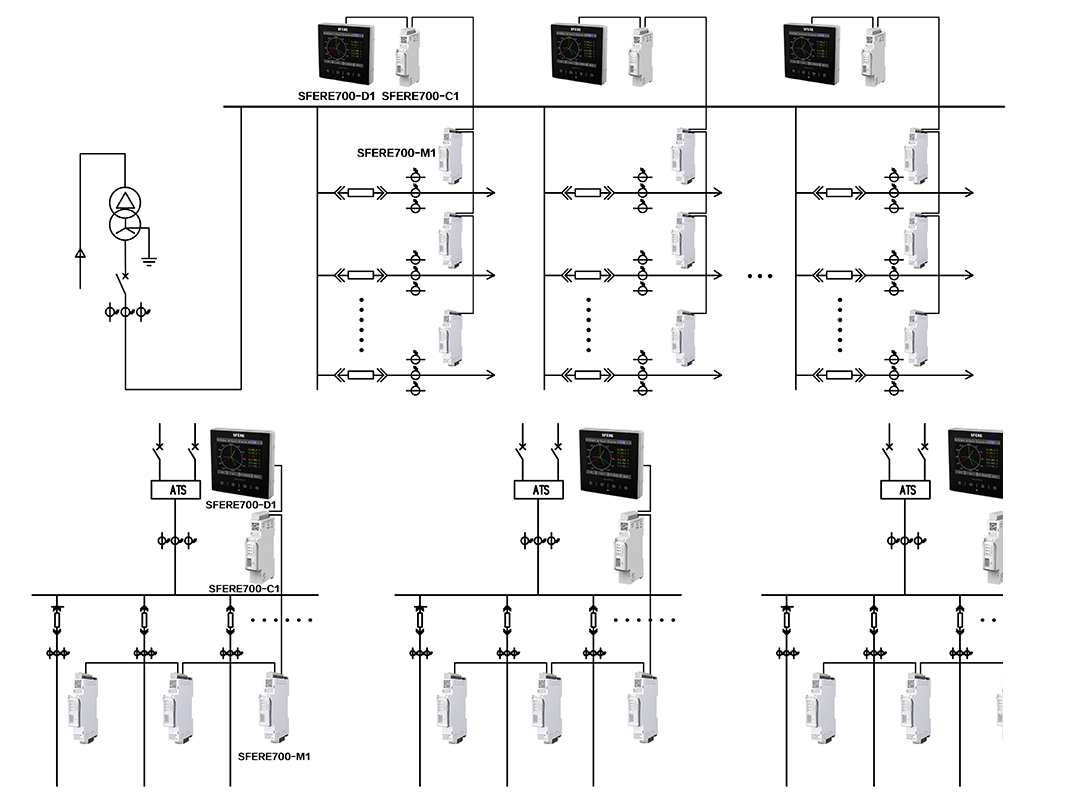

本方案低壓側采用SFERE700分布式多回路儀表，配電柜或配電箱每個回路可安裝SFERE700-M1測量模塊，可通過SFERE700-C1通信模塊及SFERE700-D1顯示模塊實現就地顯示功能。
方案配置

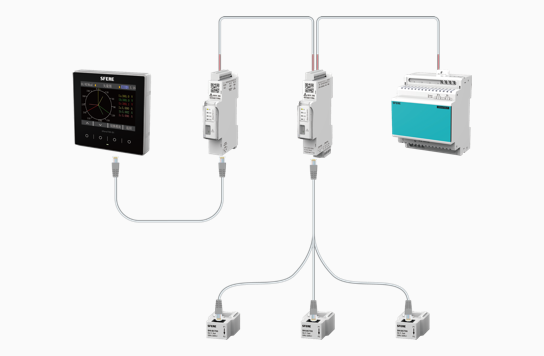

一條總線最多能接入32個SFERE700-M1測量模塊，SFERE700-M1測量模塊采集電量數據，測量模塊可根據客戶現場不同需求選用，也可滿足定制化要求。SFERE700-P電源模塊給整個系統供電，可選配SFERE700-C1通信模塊及SFERE700-D1顯示模塊。
方案特點
安裝方便：
實現現場不停電安裝，適用于改造項目。
結構緊湊：
模塊體積約1P開關大小，實現快速安裝。
模塊化設計：
采用模塊化設計，可根據客戶需求配置功能模塊。
使用安全：
采用DC24V電源統一供電，接線安全。
方案清單

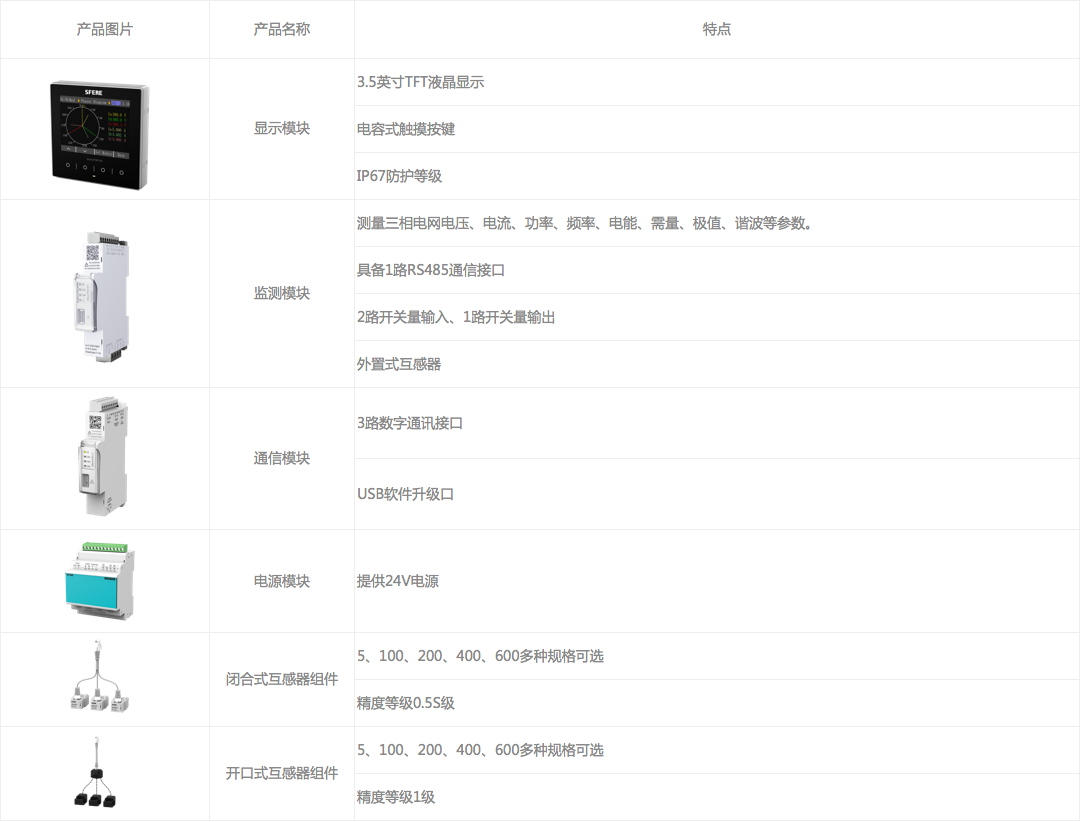

組件參數
